rangkaian pcb power home theater kualitas super DC\AC
Home theater kami memiliki keunggulan karena dapat bekerja dengan tegangan 12 volt dengan catu daya sederhana. Ini membuatnya ideal untuk digunakan dengan baterai atau catu daya PC.
Tentu saja, jika kita akan menyalakannya dengan baterai atau catu daya switching, catu daya sederhana tidak diperlukan, karena arus dari baterai dan catu daya switching adalah DC.
Ingatlah bahwa itu adalah catu daya sederhana. Catu daya sederhana adalah rangkaian yang bertanggung jawab untuk mengubah arus bolak-balik (AC) menjadi arus searah (DC). Catu daya ini terdiri dari jembatan dioda dan kapasitor.
Dalam kasus ini, kami menggunakan jembatan dioda minimal 10 amp dan kapasitor 4.700uF atau lebih. Dalam kasus ini, kami menggunakan kapasitor 5.600uF yang kami temukan di tangan. Tegangan kapasitor harus di atas tegangan DC. Artinya, dalam kasus ini, jika diberi daya 12 volt, kapasitor harus 16 volt atau lebih tinggi. Sekringnya antara 5 dan 6 amp.
potensio volume master
Sekarang setelah kita melihat enam tahap atau rangkaian yang menyusun home theater kita, mari kita lihat beberapa aksesori penting.
Dalam foto tersebut kita dapat melihat potensiometer ganda. Potensiometer ini bertanggung jawab atas volume keseluruhan amplifier. Potensiometer ini terletak di antara preamplifier stereo dan amplifier. Fungsinya pada dasarnya adalah mengontrol level volume yang keluar dari preamplifier dan mengirimkannya ke dua amplifier stereo dan filter low-pass.
Nilainya dapat berkisar antara 10K dan 50K dan bersifat logaritmik.
mengukur sumber
mengukur sumber DC Terakhir, kami tunjukkan tegangan sumber yang diperbaiki. Seperti yang kami jelaskan sebelumnya, tegangan transformator, yaitu 12 V AC, naik dan tetap antara 14 dan 15 volt.
Pengukuran ini dilakukan untuk memeriksa apakah jembatan dioda dan kapasitor berfungsi dengan benar. Tentu saja, jika terjadi hubungan pendek di sirkuit, tegangan ini mungkin tidak tepat. Namun, jika seri tidak terhubung dan transformator sebelumnya diukur dan ternyata benar, tegangan DC mungkin akan benar.

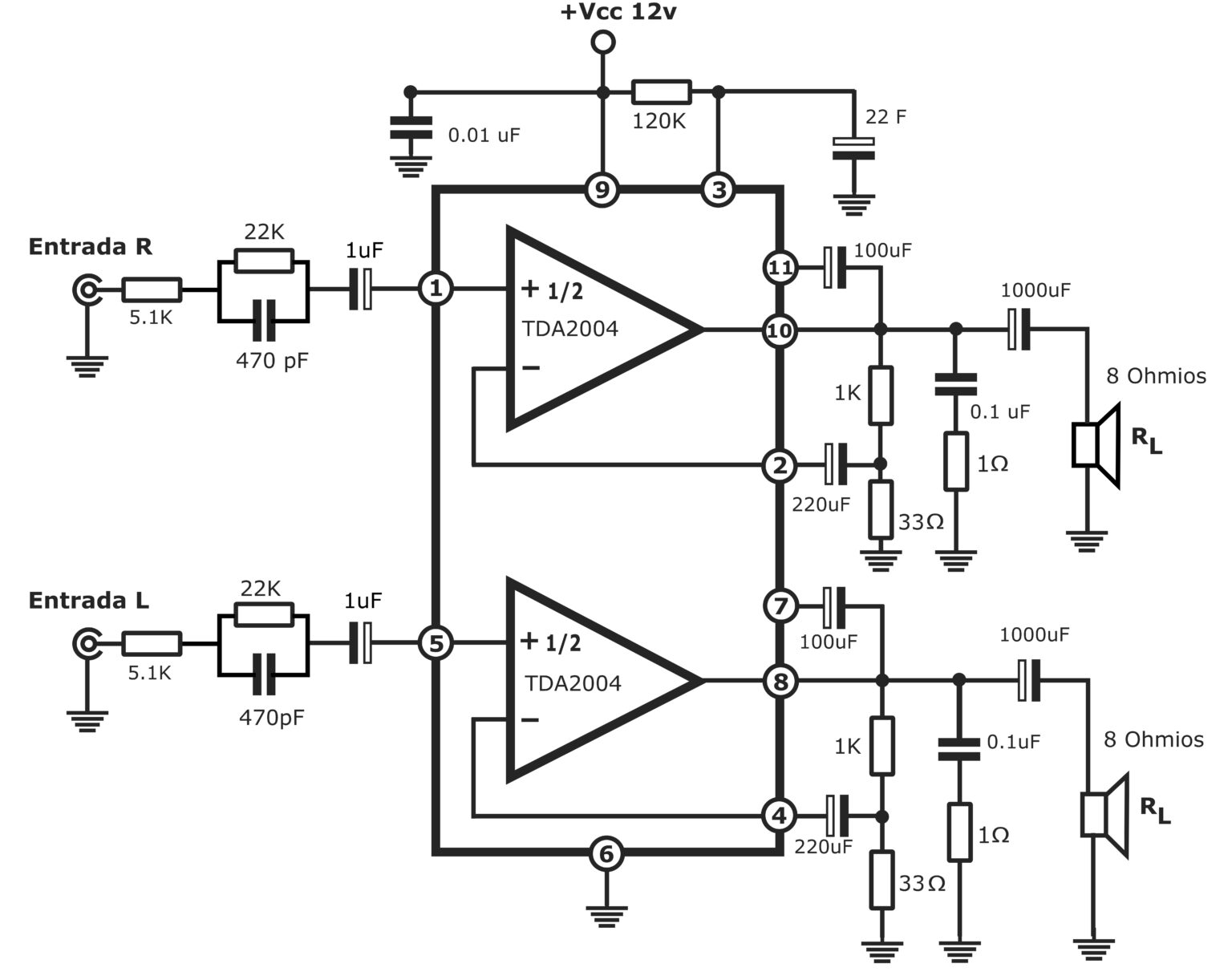

DIAGRAM ELEKTRONIK UNTUK SPEAKER DEPAN DAN BELAKANG.
DIAGRAM AMPLIFIER UNTUK SUBWOOFER
SECARA SKEMATIK DARI PRA-AMPLIFIER STEREO PROYEK INI, MENGGUNAKAN RANGKAIAN TERPADU TL072.
DIAGRAM FILTER LOW-PASS, MENGGUNAKAN RANGKAIAN TERPADU TL071.
TATA LETAK MASKER KOMPONEN.
MASKER solder
Integrated Circuits
3 TDA2004 or TDA2005
1 Tl072
1TL071
Capacitors
2 C 1000uF / 16v
9 C 100uF / 16v
7 C 220uF / 16v
1 C 10uF / 16v
7 C 1uF / 16v
2 C 22uF / 16v
5 C 4.7uF / 16V
11 C 100nF (104 polyester)
2 C 100nF (104 ceramic)
1 C 0.01uF (103 polyester)
1 C 0.47uF (474 polyester)
3 C 0.22uF (224 polyester)
4 C 470pF (471 ceramic)
1 C 4700uF or 6800uF / 25v
1/4W Resistors
6 R 1 Ohm to 1/2W (gold black brown)
3 R 120K (brown, red, yellow)
1 R 680 Ohms (blue, gray, brown)
4 R 1K (brown, black, red)
4 R 22K (red, red, orange)
6 R 10K (brown, black, orange)
4 R 5K1 (green, brown, red)
6 R 33 Ohms (orange, orange, black)
3 R 1.5K (brown, green, red)
1 R 200 K (red, black, yellow)
Miscellaneous
1 10 Amp diode bridge
2 8-pin integrated circuit sockets
1 3-pin 2.54mm molex connector
4 3-pin 3.6mm molex connectors
1 12V transformer and 8 Amps
1 x 5 Amp fuse holder and fuse
1 x dual 10K potentiometer
1 x single 10K potentiometer
2 x dual snap-in baffle connectors
1 x single snap-in baffle connector
1 x konektor RCA betina ganda Kabel berpelindung stereo dupleks. 1 x heat sink aluminium berukuran panjang 22 cm, tinggi 5 cm, dan dalam 3 cm. (Ini perkiraan) 3 x baut 1/8 dengan mur dan ring
Kabel speaker
